Jenis Media Komunikasi

Empat jenis media komunikasi utama (kabel) yang tersedia untuk jaringan data yaitu:

1. Unshielded Twisted-Pair (UTP)
Kabel UTP biasanya hanya memiliki selubung (jaket) yang terdiri dari beberapa jenis bahan non conduction. Jaket ini meliputi satu atau lebih pasang kawat yang bengkok bersama-sama.

Kabel UTP terdiri dari jaket yang mengelilingi empat pasang. Setiap kawat ditutupi oleh bahan isolasi dengan sifat dielektrik yang baik. Untuk kabel data, ini berarti bahwa selain menjadi elektrik konduktif, juga harus memiliki sifat tertentu yang memungkinkan propagasi sinyal yang baik dan Impedansi karakteristik kabel UTP adalah 100 \ohm plus atau minus 15 persen, meskipun 120-ohm kabel UTP kadang-kadang digunakan di Eropa dan diizinkan oleh ISO / IEC 11801 Ed.

2. Shielded or screened twisted-pair (STP or ScTP)

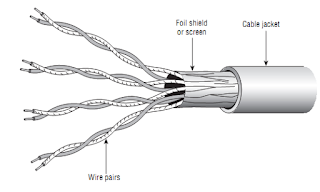

Gambar Shielded or screened twisted-pair




Gambar screened twisted-pair

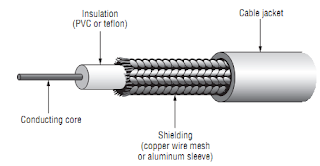

3. Coaxial, dan



   Kabel koaksial berbagai jenis yang berbeda, tetapi desain dasar adalah sama untuk semua jenis. Di pusat adalah inti coper padat ( atau sometimes stranded). Beberapa jenis bahan rendah isolasi dielektrik , seperti fluorinated ethylene-propylene FEP), polyethylene (PE), atau polypropylene (PP) digunakan untuk mengelilingi inti.




4. Serat optik (FO).
Kabel serat optik digunakan menjadi jauh lebih sulit untuk menginstal daripada kabel tembaga, memerlukan praktik instalasi yang tepat. Namun, dalam beberapa tahun terakhir, biaya link serat optik dipasang (hanya kabel dan konektor) telah menurun dan sekarang sering sama dengan biaya link UTP. Konektor serat optik lebih baik dan teknik instalasi telah membuat sistem serat optik lebih mudah untuk pemasangan. Sebenarnya, beberapa installer yang berpengalaman dengan kedua sistem serat optik dan sistem tembaga akan memberitahu bahwa dengan konektor terbaru-serat optik dan teknik instalasi, kabel serat optik lebih mudah untuk menginstal dari kabel UTP.
