Praktek Jaringan Tampa &Menggunakan router di aplikasi cisco packet tracer

TUJUAN :

Setelah melaksanakan praktek, diharapkan siswa dapat:

a. Mengetahui Skema Jaringan Lan Dengan atau tanpa Menggunkan Router

b. Mengetahui apa Saja Fungsi perangkat perangkat jaringan komputer

c. Mengetahui dan Memberikan alamat IP dari masing masing Komputer Menggunakan Jaringan dengan ataupun Tanpa Router

d. Agar dapat mengetahui Cara Pengujian apakah alamat IP terhubung dengan alamat IP yang Lain



TEORI SINGKAT



ALAT & BAHAN

1. Satu unit Komputer
2. Software Cisco Packet Traser
3. PC
4. Switch
5. Router
6. Kabel UTP



GAMBAR KERJA

1. Jaringan LAN Tanpa Router

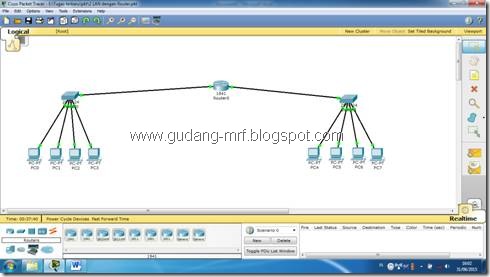

2. Jaringan LAN Dengan Router



LANGKAH KERJA

Jaringan LAN Tanpa Router

Buka aplikasi Cisco Packet Tracer

1. Pilih Perangkat Perangkat Jaringan yang akan digunakan
2. Susun Semua Perangkat Kemudian hubungkan menggunakan Kabel:
   • Kabel jenis Straight untuk menghubungkan Komputer dengan Switch
   • Dan Kabel Jenis Cross untuk menghubungkan Switch dengan Switch
3. Kemudian Atur IP Adress masing masing Komputer, Karena Berada dalam jaringan yang sama IP address nya yaitu Pada LAN 1: 192.168.1.1/4 dan Pada LAN 2: 192.168.1.5/8
4. Setelah itu Lakukan Pengujian Pada masing masing Komputer
   • Klik Star
   • Ketik CMD Ketik ping IP address komputer lain
   • Jika Tampil Reply from..... maka Pengujian berhasil/komputer telah terhubung



Jaringan LAN Dengan Router

1. Router sebai alat yang ditambah
2. Kabel yang digunakan adalah kabel Straight untuk menghubungkan semua perangkat jaringan Komputer
3. Kemudian Dalam Pemberian IP address yaitu Karena dalam jaringan yang berbeda jadi pada Jadi pada LAN 1 IP nya adalah 192.168.1.1/4 dan pada LAN 2 IP nya adalah 192.168.2.1/4
4. Kemudian karena menggunakan Router jadi selain pemberian IP Address juga ditambahkan Gateway yaitu Pada LAN 1: 192.168.1.254 dan Pada LAN 2:192.168.2.254
5. Setelah itu lakukan Pengujian dengan cara yang sama.



HASIL

Berkut ini merupakan hasil uji koneksi untuk jaringan tampa router dan jaringan meggunakan router.

Hasil Pengujian 2 LAN Tanpa Router





Hasil Pengujian 2 LAN Dengan Router



























ANALISIS HASIL

1. Apabila untuk melakukan Pengujian koneksi, inputkan IP address terlebih dahulu, apabila tidak diinputkan IP Address terjadi Request Time Out/gagal pengujian disebabkan karen IP yang digunakan adalah IP Static
2. Apabila untuk melakukan pengujian/transmisi data di jaringan yang berbeda menggunakan router maka isikan terlebih dahulu Gateway, jika tidak maka akan Request Time out. Karena Gateway berfungsi untuk berkomunikasi jika LAN 1 dan LAN 2 ingin terhubung satu sama lainnya.
3. Apabila untuk melakukan transfer data dengan perangkat yang sama maka menggunakan kabel cross begitu juga bila perangkat berbeda maka menggunakan kabel straight karena jika salah maka pengujian ke IP lain gagal(Request Time Out)
